Un informe técnico describe con precisión los eventos que desencadenaron un apagón masivo en Venezuela el pasado viernes 30 de agosto que dejó sin electricidad a la totalidad del país por más de 12 horas

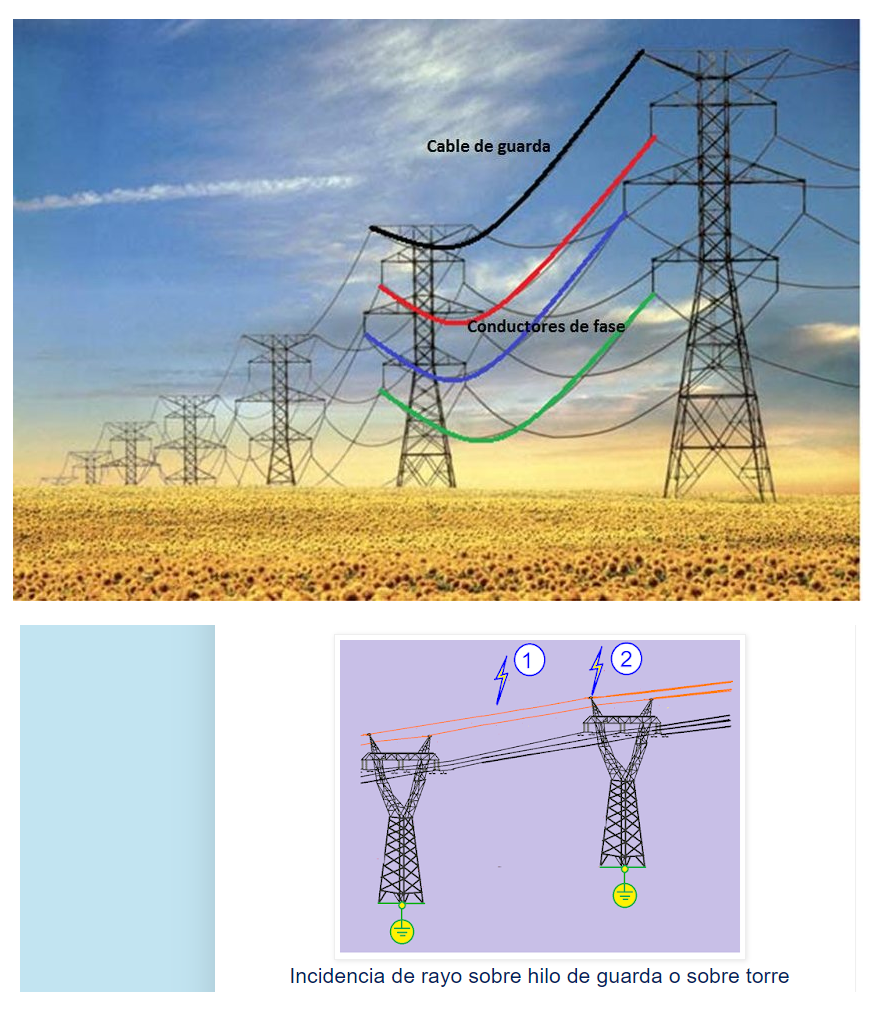

Elaborado por profesionales de la industria eléctrica, que eligieron el anonimato por las posibles represalias chavistas, describen como un evento común en los sistemas eléctricos, como es una descarga atmosférica (rayo) al «cable de guardia» que es un componente en las líneas de transmisión de energía eléctrica que se instala en la parte superior de las torres de transmisión y actúa como un escudo para las líneas de transmisión principales, desviando las corrientes generadas por los rayos hacia tierra, desencadenó un evento catastrófico como lo es un apagón por la falta de mantenimiento e impericia del equipo chavista del monopolio eléctrico estatal
Con su habitual política de desinformación, el chavismo atribuyó el apagón a un sabotaje de la oposición, sin aportar pruebas, el apagón que se registró en 17 estados del país.
Según Nicolás Maduro, la falla en el servicio eléctrico fue el resultado de un ataque al embalse de Guri.
Lea a continuación la nota técnica de lo que realmente ocurrió
NOTA TÉCNICA
DESCRIPCIÓN DE LA CAUSA DEL APAGÓN DE VENEZUELA DEL DÍA 30 DE AGOSTO A LAS 04:49 HORAS

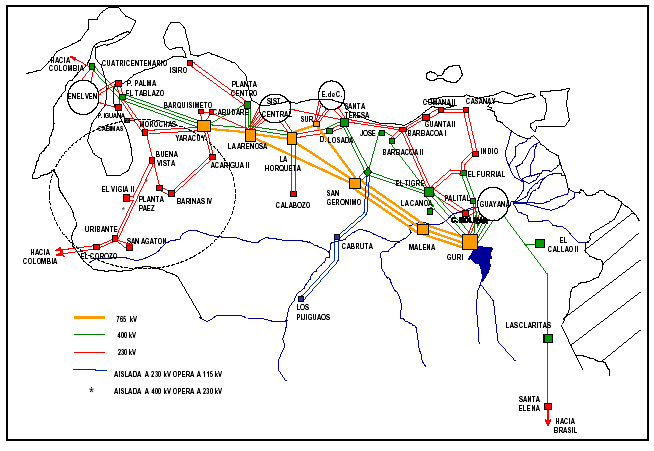

Acorde al análisis técnico de la oscilografía (registro de las protecciones eléctricas), obtenido del relé de la línea a 400 kV Guri A – Canoa (visto desde Guri), se observa que a las 04:49 horas del 30 de agosto, se registra una falla que involucra las fases B y C (Falla bifásica).
La causa de la falla se presume con alta probabilidad, que sea como consecuencia de una descarga atmosférica, dada las condiciones climatológicas del momento.

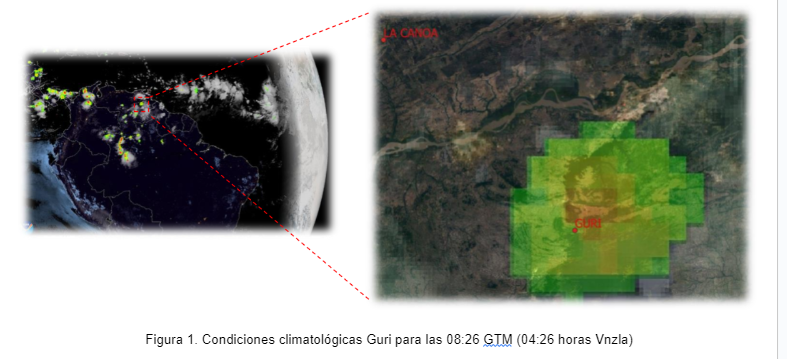

Conforme la información obtenida de la página web de la NOAA, a las 08:26 hora GTM (04:26 hora Vnzla) del 30 de agosto, se registra un gran frente de tormentas eléctricas sobre Guri, tal como se muestra en la siguiente figura.
El origen de un cortocircuito sobre la línea a 400 kV Guri A – Canoa, producto de una descarga atmosférica (o cualquier otra causa) por sí solo no debió ocasionar un colapso del sistema, ya que estos incidentes son comunes en todos los sistemas de transmisión de cualquier país. Lo que ocasionó el colapso del sistema fue la inoperancia de los sistemas de protecciones que debieron eliminar el cortocircuito en tiempos de unos 60 mseg, y no en tiempos mayores a 1000 mseg como realmente ocurrió.
A continuación, se describe la secuencia de eventos:
Inmediatamente iniciada la falla, las protecciones de la línea Guri A – Canoa la detectan y ordenan a sus respectivos interruptores abrir en un tiempo aproximado de 58 milisegundos.

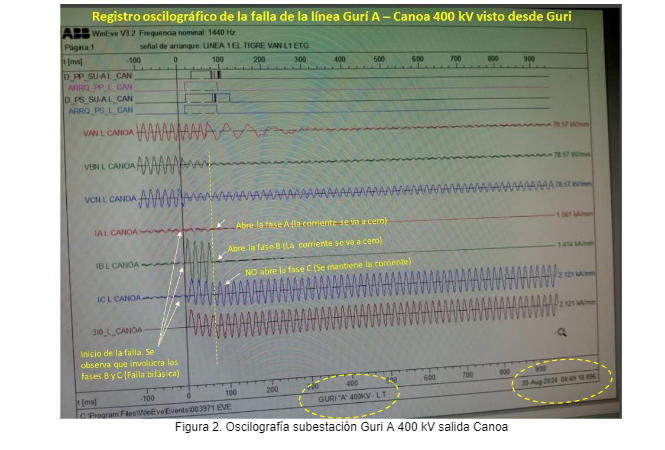

En la figura 1, se puede observar como las corrientes de las fases A (Curva Roja) y B (Curva verde), se reducen a 0 Amp. (indicativo de que abrieron correctamente los interruptores). Sin embargo, la fase C (Curva azul) mantiene altos niveles de corriente de cortocircuito, la que demuestra una falla de dicho interruptor.
Dentro de los esquemas de protecciones que se instalan en todos los sistemas eléctricos del mundo, existe una protección de respaldo llamada “Breaker Failure” o falla de interruptor. Este esquema busca despejar un cortocircuito cuando un interruptor por cualquier causa, no logra abrir sus contactos.
En el sistema eléctrico venezolano se tienen estos esquemas instalados. Sin embargo, en la misma oscilografía se observa que dicha protección tampoco actuó, lo que hubiera contenido el colapso del sistema. Ante esta situación, la falla duró mucho más de lo que es capaz de soportar el sistema eléctrico (mayor a 1000 mseg acorde al registro), lo que desencadenó el colapso en cascada al disparar unidades de generación, líneas y transformadores de la principal fuente de generación (Guri).
En resumen, se puede indicar lo siguiente:
- El evento se inicia probablemente con una descarga atmosférica sobre la línea a 400 kV Guri A – Canoa.
- Las protecciones detectan la falla y ordenan abrir sus interruptores el tiempo apropiados de 58 mseg.
- Uno de los tres interruptores de la línea fallada no abre, lo que comienza a alargar el tiempo de despeje tolerable.
- La protección de respaldo de falla de interruptor (diseñada para actuar cuando un interruptor no opera), tampoco funcionó, lo que derivó en el disparo de unidades de generación, líneas y transformadores de la principal fuente de generación del país (Guri), ocasionando el colapso del sistema eléctrico nacional.
- La Causa por la cual el interruptor no abrió y la protección de respaldo de interruptor tampoco funcionó, debe estar asociado a falta de mantenimiento y obsolescencia.
En conclusión
- La causa del apagón del sistema eléctrico venezolano, no es como consecuencia de un acto terrorista de la oposición, ni un auto-sabotaje del gobierno, sino de una infraestructura eléctrica con muy poco mantenimiento, aunado con personal técnico y gerencial poco preparado y entrenado, que imposibilita operar el sector en los estándares mínimos requeridos.
- Estos eventos no son los primeros en ocurrir y lamentablemente, tampoco serán los últimos en registrarse, mientras se mantenga una política de estado de no reconocer las debilidades del sector y afrontarla con la seriedad del caso.
